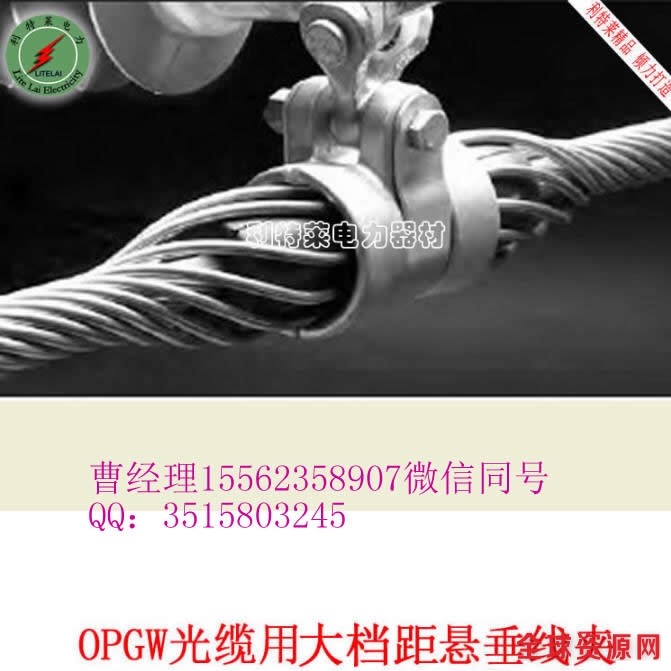

OPGW大档距悬垂线夹
悬垂线夹 光缆悬垂线夹 OPGW光缆悬垂线夹 悬垂串 悬垂金具的结构与材料:
铝夹板------由耐腐蚀铝合金压力铸造而成,该铝合金化学性能稳定，抗大气腐蚀性能好，并具有较好的机械性能。
橡胶夹具------由优质橡胶及中心加强件组成，具有抗臭氧、耐化学、耐气候老化性能，具有高低温度性能，及较高的强度和弹性，较小的压缩变形。
螺栓、平垫、弹垫、螺母、闭口销、U形挂环------电力标准件。
护线条预绞丝------按预定的机械性能与化学成分定做的铝合金线材，具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用。
外层预绞丝------与护线条预绞丝相同。
组成：内绞丝、外绞丝、悬垂组件及连接金具等。
用途：起支撑作用，将全介质自承式光缆(OPGW)悬挂于线路转角小于25°的杆塔上。
特点：
a.悬垂线夹与OPGW光缆有较大的接触面积，应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到更好的保护作用。
b.有较好的动态应力承受能力，可提供足够的握紧力来保护OPGW光缆在不平衡负载的条件下安全运行。
c.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。
e.端部磨圆处理，提高了电晕起晕电压。
f.优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。
订货须知：
a.根据OPGW光缆的运行档距、外径、极限抗拉强度等参数选择合适的悬垂线夹。
b.数量配置为：1套／线路转角小于25°的杆塔。
c.为满足城网10kV配电线路上架设OPGW光缆的需要，我公司开发生产了适用档距150米的悬垂线夹，它结构简单，安装方便，又可降低工程造价。
OPGW大档距悬垂线夹
|
|
OPGW大档距悬垂线夹 |
|
品 牌： |
利特莱 |
|
型 号： |
PCJ型 |
|
加工与否： |
是 |
|
内外丝尺寸： |
内丝：2000mm，外丝：1400mm |
|
适用档距： |
800-1000m |
|
最大光缆外径： |
16mm |
|
线夹握力： |
90KN± |
|
耐拉强度： |
100KN |
|
适用范围： |
OPGW光缆 |
组成：内绞丝、外绞丝、橡胶夹块、套壳、直角挂环、U型挂环、螺栓、螺母等。
特点：1、应力分布均匀，无集中点，能增强缆线安装点的刚度，对光缆的保护性能好。
2、有较好的动态应力承受能力，双层结构对于长时间不平衡负载的运行光缆起到更大的保护作用，其握力可达光缆极限抗拉强度的10%－20%。
3、与光缆有较大的接触面积，并配以柔性橡胶夹块，增强的自阻尼，使磨损减小。
4、表面平整，端部圆滑的外形，提高了电晕放电电压，减少了电能损失。
5、优质的铝合金材质，提高了线夹的机械性能及抗腐蚀能力，大大延长寿命。
6、安装方便，无需专业安装工具，免维修，降低施工费用。
使用条件：仰角≤25〫的杆塔上。
强度：线夹破断强度100KN。
订货须知：
a.根据ADSS光缆的运行档距、外径、极限抗拉强度等参数选择合适的悬垂线夹。
b.数量配置为：1套／线路转角小于25°的杆塔。
选配技术数据要求
|
光缆名称 |
规格型号 |
使用档距（m） |
绞丝长度（mm） |
色标 |
|
|
内绞丝 |
外绞丝 |
||||
|
OPGW |
|
|
|
|
|
|
PCJ-1000-* . *H |
801－1000 |
2000 |
1400 |
红 |
|
